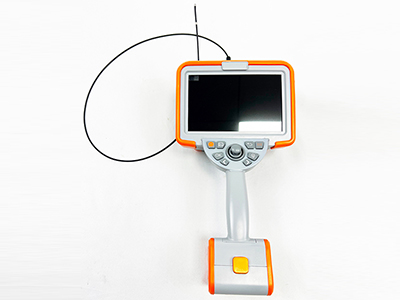

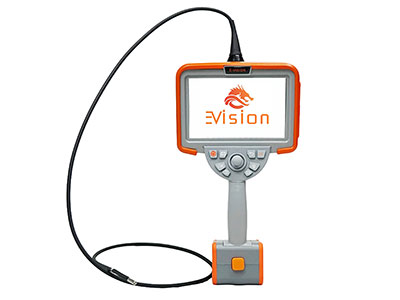

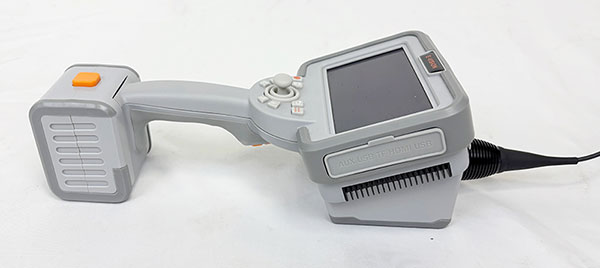

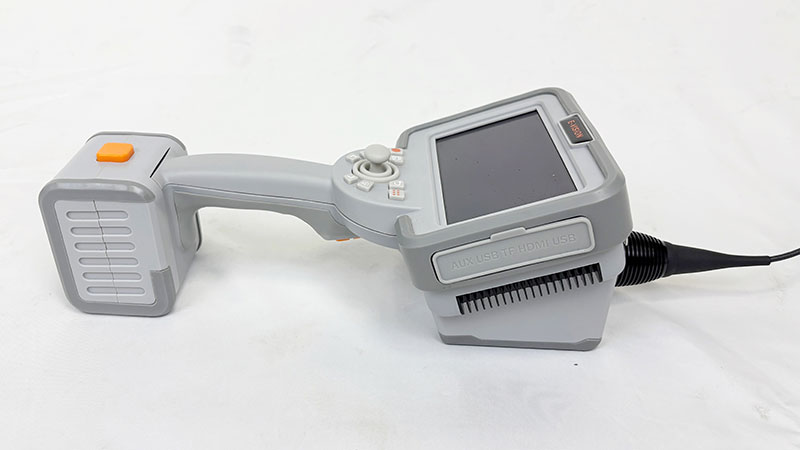

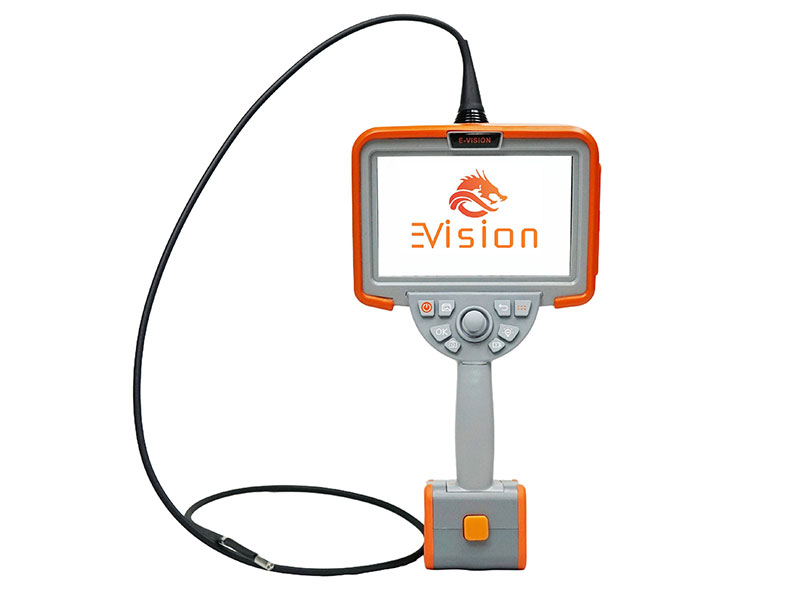

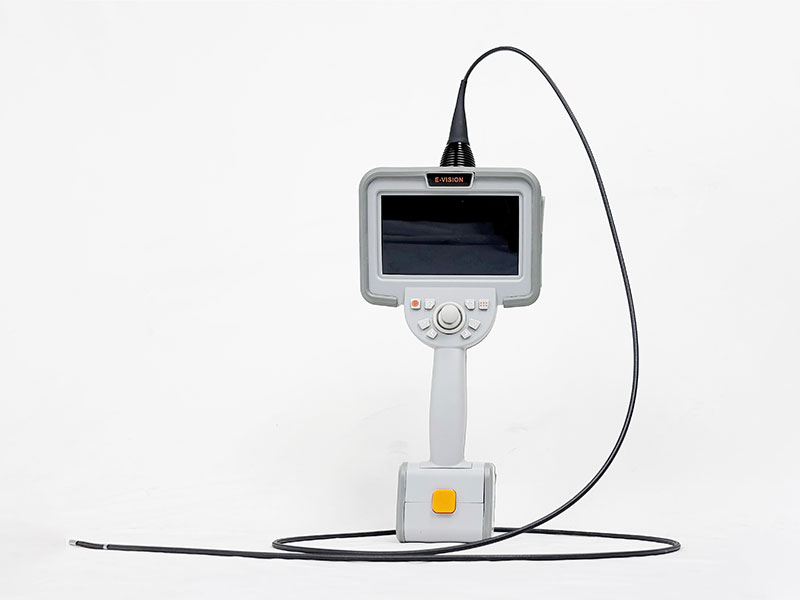

Die HD-Industrie-Videoskope der SK7- und SKE-Serie wurden für die visuelle Inspektion schwer zugänglicher Bereiche in Maschinen, Anlagen und komplexen Strukturen entwickelt. Dank moderner HD-Bildsensortechnologie liefern sie hochauflösende Bilder mit hoher Detailgenauigkeit. Die SK7-Serie Videoskop verfügt optional über eine integrierte 3D-Stereomessfunktion zur präzisen Vermessung von Defekten, Bauteilen und anderen Prüfobjekten. Die Videoskope eignen sich für anspruchsvolle Inspektionsaufgaben in der Luft- und Raumfahrt, der Präzisionsfertigung sowie weiteren industriellen Anwendungen.

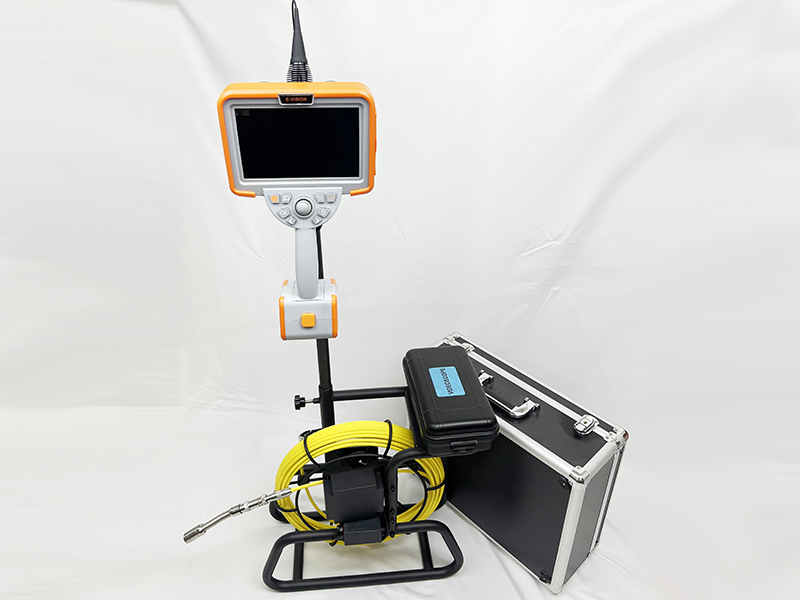

Diese vielseitige All-in-One-Videoskoplösung eignet sich sowohl für industrielle Inspektionen im Nahbereich mit Sondenlängen von 1 bis 15 m als auch für Rohrleitungsinspektionen über mittlere und große Distanzen mit Sondenlängen von 10 bis 30 m. Das multifunktionale Videoskopsystem erhöht die Effizienz von Inspektionsaufgaben und erweitert das Einsatzspektrum in unterschiedlichen industriellen Anwendungen.
| Gesamtstruktur | Kompaktes All-in-One-Handgerät für den mobilen Einsatz | Artikulationssteuerung | 360° Multi-Mode elektronische Steuerung: Schnell / Langsam / Feinjustierung |
| Bildschirmgröße | 7"(SK7) /5.5"(SKE) HD LCD-Touchscreen | Lichtquelle | Weißlicht / Infrarot / UV / Dual-Licht (optional) |
| Host-Funktionen | 3D-Stereomessung verfügbar (SK7); Multitasking; Bild-in-Bild-Dualscreen | Kompatibilität | Austauschbare Sonden mit unterschiedlichen Durchmessern und Längen |
| Bildschirmauflösung | 1080P HD | Akkukapazität | 7000 mAh Lithium-Spezialakku, unterstützt Netzadapter |
| Sondenmaterial | Verschleißfeste Wolfram-Drahtgeflecht-Sonde mit wasserfester Beschichtung | Speichermedien | Integrierter Speicher / USB-Stick / TF-Speicherkarte |
| Videoausgänge | HDMI, WLAN, Bluetooth | Menüsprachen | Unterstützt 8 Sprachen |
| Audioausgang | 3,5-mm-Kopfhöreranschluss; Videoaufnahme mit Ton | Abmessungen (Host) | 340×195×130 mm (SK7) / 325×165×125 mm (SKE) 340×195×130 mm (SK7) / 325×165×125 mm (SKE) |
| Schutzklasse (IP) | Sonde und Sondenleitung IP67 (staub- und wasserdicht) | Gewicht (gesamt) | 2,1 kg (inkl. Akku) |

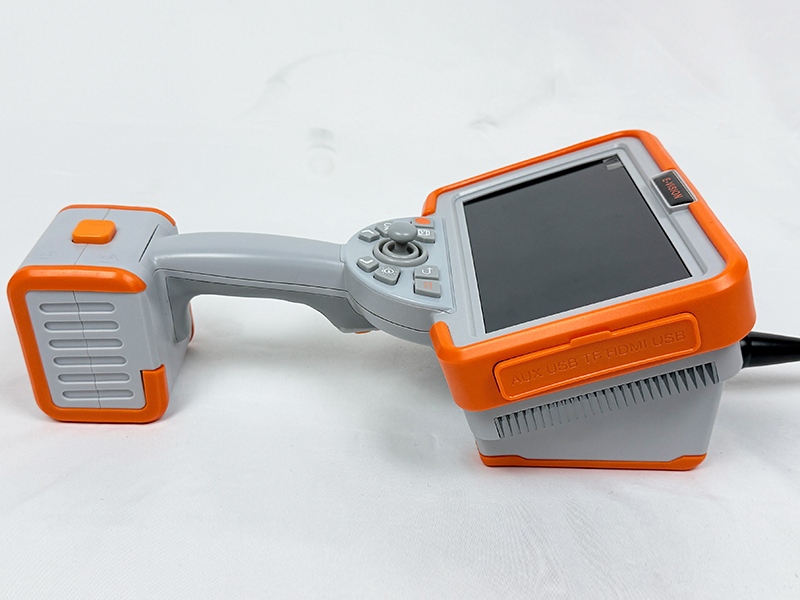

| Host-Schnittstellen | USB 3.0, TF-Kartenslot, HDMI, 3,5 mm Audio, WLAN, Bluetooth | ||
| Betriebssystem / Funktionen | Echtzeit-Multitasking-Betrieb, unterstützt: 3D-Messfunktion (SK7), Defekterkennung, Bildbearbeitung, Farbanpassung, Helligkeitsanpassung, Maßstabsanzeige, Links-/Rechts-Split-Screen-Vergleich, Multi-Touch-Zoom (Ein-/Auszoomen), drahtlose Fernprogramm-Aktualisierung usw. Kompatibel mit Videoskop-Sondensystemen von 1,0 mm–8,0 mm (1–15 Meter); kompatibel mit 23-mm- und 40-mm-4K-HD-Rohrleitungs-Endoskopsystemen (10–30 Meter, mit 360° radialer/axialer Rotation und Meterzählfunktion). | ||
| Sondendurchmesser (mm) | 1,2 mm/ 1,5 mm | 2,0 mm/ 2,4 mm | 2,8 mm | 3,9 mm | 6,0 mm |
| Blickrichtung | Vorwärts | Vorwärts | Vorwärts | Vorwärts/ Seitlich /Vorwärts & Seitlich (Dual-Kamera) | Vorwärts/ Seitlich /Vorwärts & Seitlich (Dual-Kamera) |
| Auflösung (Pixel) | 160.000 Pixel | 160.000 Pixel / 1 Megapixel | 160.000 Pixel / 1 Megapixel | 2 Megapixel | 2 Megapixel |
| Sichtfeld (FOV) | 120° | 120° | 120° | 120° | 90° / 120° |
| Tiefenschärfe (DoF) | 5 mm – 100 mm | 5 mm – 100 mm | 5 mm – 100 mm | 7 mm – 50 mm / 10 mm – 100 mm / 20 mm - ∞ | 7 mm – 50 mm / 10 mm – 100 mm / 20 mm - ∞ |
| Arbeitslänge (effektiv) | 600 mm – 1 m | 1 m | 1 – 1,5 m | 1 - 3 m | 1 - 15 m |
| Sondensteuerung | Starr (nicht artikuliert) | 180° artikulierbar | 360° artikulierbar | 360° artikulierbar | 360° artikulierbar |
| Lichtquelle | Faseroptik | Faseroptik | Faseroptik | LED / Faseroptik (Optional) | LED / Faseroptik (Optional) |
| 23 mm Kamera | 40 mm Kamera |
| Vorwärts | 360° drehbar |
| 1080P 4K | 1080P 4K |
| 120° | 120° |
| 80 mm - ∞ | 150 mm - ∞ |
| 10 – 30 m | 10 – 30 m |
| Starr (nicht artikuliert) | 360° artikulierbar |
| LED | LED |
Dieses Produkt ist für die Echtzeit-Inspektion in schwer zugänglichen Umgebungen konzipiert, z. B. enge Räume, tiefe Rohre oder dunkle Kammern. Es nutzt sowohl unsichtbares Infrarotlicht als auch Weißlicht, um auch unter vollständiger Dunkelheit klare Bilder zu erfassen.
Hauptanwendungsbereiche:
Wollen Sie mehr über unsere Endoskopkameras, Boroskope und Inspektionssysteme erfahren? Kontaktieren Sie uns für weitere Informationen.
